المفاصل الكروية والبطانات هما من أهم مكونات التآكل في نظام التعليق والتوجيه في السيارة. المفاصل الكروية هي نقاط محورية كروية تربط محور العجلة بأذرع التحكم في التعليق، مما يسمح بالحركة الدورانية والزاوية. البطانات عبارة عن أكمام أسطوانية من المطاط أو البولي يوريثين تعمل على توسيد وعزل التلامس من المعدن إلى المعدن عند النقاط المحورية للتعليق. يحتاج كلاهما إلى الاستبدال عندما يظهران لعبًا أو تشققًا أو ضوضاء يمكن قياسها - عادةً كل منهما 70.000 إلى 150.000 ميل اعتمادًا على ظروف القيادة وجودة المواد وتكرار الصيانة. تجاهل البالية المفاصل الكروية والبطانات يعد أحد الأسباب الرئيسية للتآكل المبكر للإطارات وفشل المحاذاة وفقدان التحكم في التوجيه.

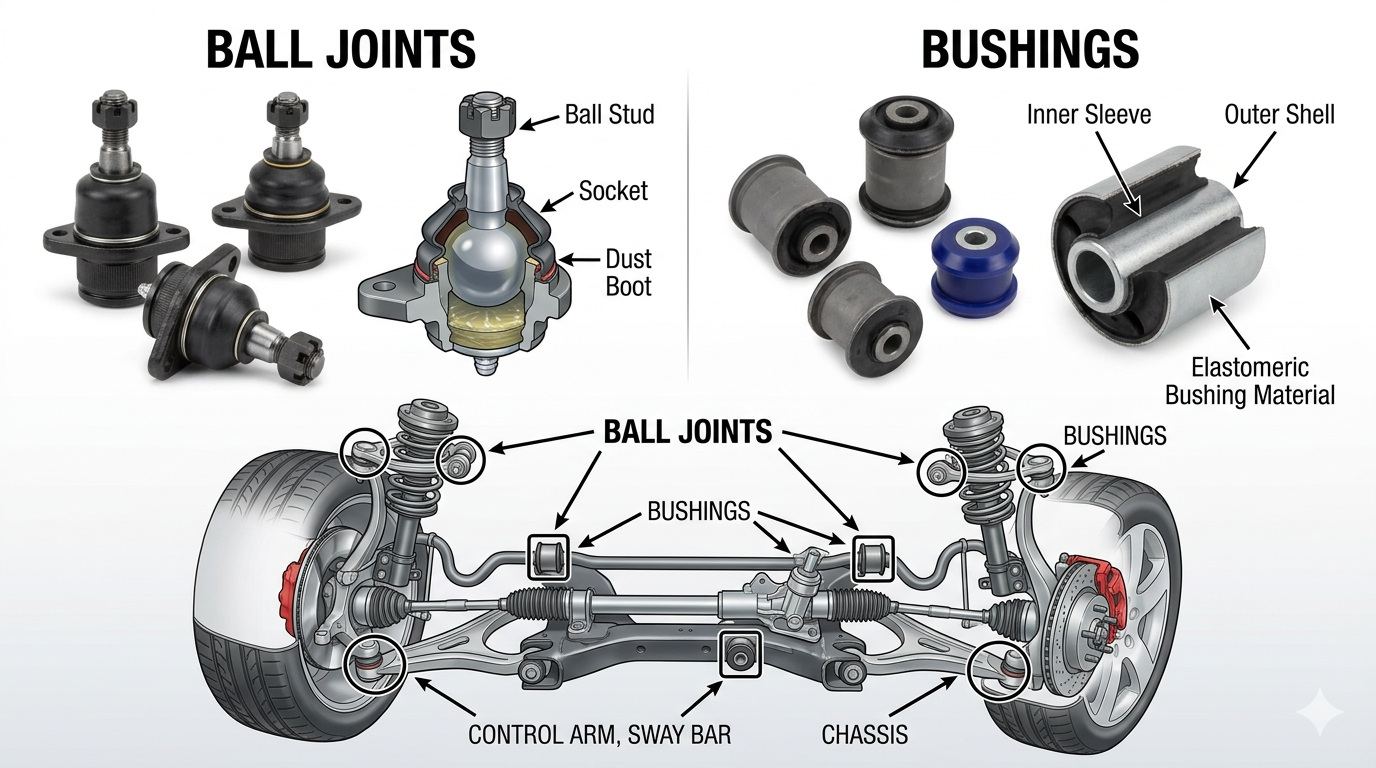

ما هي المفاصل الكروية؟ الوظيفة والتصميم والموقع

الوصلة الكروية عبارة عن محور مرن يتكون من مسمار كروي فولاذي مقوى مثبت داخل مبيت مقبس مشحم، وهو مصمم لتحمل الحمولة والسماح بحركة متعددة المحاور في وقت واحد. فكر في الأمر كمفصل الورك البشري - يجب أن يدعم وزنًا كبيرًا أثناء الدوران بحرية في اتجاهات متعددة دون الارتباط أو فقدان الدقة الموضعية.

في نظام التعليق الأمامي النموذجي، تحتوي كل عجلة أمامية على مفصل كروي واحد على الأقل - عادةً ما يكون المفصل الكروي العلوي والسفلي في أنظمة عظم الترقوة المزدوج، أو مفصل كروي سفلي واحد في أنظمة دعامة ماكفرسون. يمكن أن تحتوي أنظمة التعليق الخلفية على تصميمات مستقلة متعددة الوصلات اثنين إلى أربع مفاصل كروية لكل عجلة .

تؤدي المفاصل الكروية دورين متميزين اعتمادًا على موضعها:

• المفاصل الكروية الحاملة تحمل وزن السيارة. في إعدادات دعامة ماكفرسون، يتحمل المفصل الكروي السفلي حمولة التعليق الكاملة ويتآكل بشكل أسرع من المفاصل في أنظمة عظم الترقوة المزدوجة حيث يتم توزيع الحمل عبر مفصلين.
• مفاصل الكرة التابعة توجيه الحركة ولكن تحمل الحد الأدنى من الحمل الرأسي. تدوم هذه عادةً لفترة أطول ولكنها لا تزال بحاجة إلى الفحص نظرًا لأن فشلها يؤثر على هندسة التوجيه.

يتم تشحيم الوصلات الكروية الحديثة المختومة مسبقًا ولا تحتاج إلى صيانة. ومع ذلك، تشتمل التصميمات القديمة أو الموجهة نحو الأداء على تركيبات التشحيم (تركيبات Zerk) التي يجب تشحيمها كل مرة 15.000 إلى 30.000 ميل لإطالة عمر الخدمة.

ما هي البطانات؟ الوظيفة والمواد والأنواع

البطانة عبارة عن بطانة أسطوانية - مصنوعة عادةً من المطاط أو البولي يوريثين، أو في تطبيقات الأداء، معدن محمل كروي - يتم ضغطها في مكون التعليق أو التوجيه لامتصاص الصدمات، وتقليل الضوضاء، والحفاظ على الهندسة المحورية. أينما يجب أن يدور جزءان من التعليق المعدني أو ينثنيان مقابل بعضهما البعض، توجد جلبة بينهما لمنع تلامس المعدن مع المعدن.

البطانات موجودة في جميع أنحاء نظام التعليق والتوجيه، بما في ذلك:

• البطانات ذراع التحكم - عند النقاط المحورية الداخلية لأذرع التحكم العلوية والسفلية
• البطانات ذات شريط التأرجح (شريط التثبيت) وبطانات الوصلة النهائية - تثبيت شريط منع التدحرج على الإطار الفرعي والوصلات
• البطانات قضيب تبختر — عند المحور الخلفي لقضبان الشد/الضغط
• البطانات الذراع زائدة - في نظام تعليق الذراع الخلفي متعدد الوصلات وشبه زائدة
• البطانات الإطار الفرعي — عزل الإطار الفرعي بالكامل عن الهيكل
• البطانات رف التوجيه — تركيب رف التوجيه على الإطار الفرعي

المطاط مقابل البطانات البولي يوريثين: أيهما أفضل؟

البطانات المطاطية هي معيار OEM لأنها تمتص الاهتزازات وضوضاء الطريق بشكل أكثر فعالية ، تقدم رحلة متوافقة على حساب التعامل الغامض قليلاً عند الحد الأقصى. تعتبر البطانات المصنوعة من مادة البولي يوريثين أكثر صلابة وأكثر استقرارًا من حيث الأبعاد وأكثر مقاومة للزيت والأوزون ودرجات الحرارة القصوى - مما يوفر استجابة توجيه أكثر دقة وعمر خدمة أطول (غالبًا 2-3 مرات أطول من المطاط ) على حساب زيادة انتقال NVH (الضوضاء والاهتزاز والخشونة) إلى المقصورة.

المفاصل الكروية مقابل البطانات: الاختلافات الأساسية في لمحة

التسمية التوضيحية: مقارنة مباشرة للمفاصل الكروية والبطانات عبر ثماني سمات رئيسية بما في ذلك الوظيفة والمواد وأعراض الفشل والعمر الافتراضي وتكلفة الاستبدال.

علامات التحذير من المفاصل الكروية والبطانات البالية

أول علامة تحذيرية لفشل المفاصل الكروية والبطانات هي الضوضاء غير الطبيعية - على وجه التحديد أصوات الضرب أو الصرير أو الضرب من نظام التعليق الأمامي عند القيادة فوق المطبات أو أثناء الانعطاف بسرعة منخفضة. إن التعرف على الفرق بين فشل الوصلة الكروية وفشل الجلبة مبكرًا يمنع مخاطر السلامة والأضرار المتتالية للإطارات والمحاذاة ومكونات التوجيه.

علامات المفاصل الكروية البالية

• صوت نقر أو ارتطام من نظام التعليق الأمامي عند الاصطدام بالحفر أو مطبات السرعة أو أسطح الطرق الوعرة - وهو المؤشر المبكر الأكثر موثوقية
• تجول أو توجيه غامض — تنجرف السيارة بمهارة دون الحاجة إلى إدخال توجيه، الأمر الذي يتطلب تصحيحات طفيفة مستمرة
• اهتزاز عجلة القيادة بسرعات الطرق السريعة، خاصة بين 50-70 ميلاً في الساعة، بسبب هندسة العجلات الفضفاضة
• تآكل الإطارات بشكل غير متساوٍ أو مغطى بالريش - عادةً على الحافة الداخلية أو الخارجية للإطارات الأمامية، مما يشير إلى أن زاوية حدبة العجلة تتغير ديناميكيًا مع تحرك المفصل بشكل مفرط
• فشل الفحص البصري: أكثر من 0.5 ملم من اللعب المحوري أو 1.5 ملم من اللعب الشعاعي يُقاس بمؤشر قرصي يشير إلى وجود وصلة كروية مهترئة تتطلب استبدالًا فوريًا

علامات البطانات البالية

• الصرير أو الصرير من النقاط المحورية للتعليق أثناء مناورات ركن السيارة البطيئة أو عندما يتغير الوزن فوق المطبات - يعد جفاف المطاط هو السبب الأكثر شيوعًا
• يطرق أو clunking — عادةً ما تكون أقل حدة من ضربة المفصل الكروي؛ أكثر من صوت مجوف عندما يتصل المعدن بالمعدن من خلال جلبة متدهورة
• انخفاض حدة التوجيه - تبدو السيارة "عائمة" أو غير دقيقة في تغيرات الاتجاه، حيث تتغير هندسة ذراع التحكم تحت الحمل
• تكسير أو تمزق واضح مادة الجلبة المطاطية، والتي يمكن رؤيتها عند النقاط المحورية لذراع التحكم الداخلي أثناء الفحص البصري للهيكل السفلي
• تراجع الفرامل أو التفاف الجسم المفرط - تسمح البطانات البالية لقضيب التأرجح والوصلات الطرفية بتدحرج الجسم بشكل أكبر مما تم تصميم القضيب المضاد للالتفاف للسماح به

كيفية فحص الوصلات الكروية والبطانات: دليل خطوة بخطوة

يتطلب الفحص المناسب للمفاصل الكروية والجلبة رفع السيارة بأمان حتى يتم تعليق التعليق بحرية — لا تقم أبدًا بإجراء هذا الفحص والسيارة على عجلاتها، حيث أن الحمولة تحجب اللعب المشترك.

فحص وصلة الكرة

1. رفع ودعم السيارة على الرافعة يقف أسفل الإطار (وليس أذرع التحكم) بحيث ينخفض التعليق إلى التدلى الكامل.
2. أمسك الجزء العلوي والسفلي من الإطار (مواضع الساعة 12 ظهرًا و6 صباحًا) ثم قم بهزها بقوة للداخل والخارج. أي حركة محسوسة تشير إلى تآكل المفاصل الكروية - بالنسبة للمفاصل الحاملة، 0 ملم هو الحد المقبول على معظم مواصفات OEM.
3. أمسك الإطار عند موضعي الساعة 9 و3 وهزها بشكل جانبي. يشير اللعب جنبًا إلى جنب في هذا الوضع إلى تآكل محامل العجلات بدلاً من المفاصل الكروية.
4. استخدم مؤشر الطلب للحصول على قياس دقيق: قم بتوصيله بذراع التحكم وضع المسبار على مسمار المفصل الكروي. أي القراءة أعلاه 0.5 مم محوري أو 1.5 مم شعاعي يتطلب عادة الاستبدال.
5. افحص صندوق الغبار بصريًا - الحذاء الممزق أو المفقود يسمح بالتلوث ويسرع من التآكل الداخلي بسرعة. يعد الحذاء الممزق وحده سببًا للاستبدال في معظم معايير الفحص الاحترافية.

فحص البطانة

1. مع رفع السيارة ، استخدم مصباحًا كشافًا ساطعًا ومرآة لفحص جميع أذرع التحكم التي يمكن الوصول إليها وقضيب التأرجح وبطانات الذراع الخلفية بصريًا بحثًا عن الشقوق أو التمزقات أو البثق (ضغط المطاط خارج الهيكل).
2. استخدم شريط نقب يتم تطبيقه بلطف على ذراع التحكم بالقرب من كل موقع جلبة. الحركة أكبر من 3-4 ملم في أي اتجاه يشير إلى فشل البطانة.
3. التحقق من وجود تلوث النفط — يشير المطاط الزيتي أو المنتفخ أو المتغير اللون إلى أن البطانة قد امتصت منتجات بترولية (شائعة بالقرب من المحرك أو ناقل الحركة)، مما يؤدي إلى تسريع التدهور بشكل كبير.

المطاط مقابل البطانات البولي يوريثين: مقارنة تفصيلية

التسمية التوضيحية: مقارنة البطانات المطاطية OEM مقابل البطانات المصنوعة من مادة البولي يوريثين عبر تسعة معايير للأداء والمتانة والتطبيق للمساعدة في اختيار مادة الجلبة المناسبة لسيارتك.

استبدال الوصلة الكروية والجلبة: التكلفة والعمالة وما يمكن توقعه

يؤدي استبدال الوصلات الكروية والبطانات معًا أثناء زيارة خدمة التعليق الواحدة إلى توفير تكاليف العمالة بشكل كبير ، نظرًا لأن كلا المكونين يتطلبان إزالة العجلة، وتفكيك التعليق، ومحاذاة ما بعد الإصلاح - وهو عمل يتداخل بالكامل تقريبًا.

تكاليف الاستبدال النموذجية

• استبدال الوصلة الكروية (زاوية واحدة): 150 إلى 350 دولارًا لقطع الغيار والعمالة لمعظم سيارات الركاب. تتراوح الشاحنات وسيارات الدفع الرباعي ذات المفاصل الكروية المضغوطة على أذرع التحكم للخدمة الشاقة من 300-600 دولار لكل زاوية .
• استبدال جلبة ذراع التحكم: 80 إلى 200 دولار لكل ذراع تحكم إذا تم استبدال البطانات بشكل منفصل. يتطلب الضغط والضغط في البطانات الجديدة مكبسًا هيدروليكيًا - تستبدل معظم المتاجر مجموعة ذراع التحكم بالكامل عندما تقترب تكلفة استبدال الجلبة من سعر الذراع المجمع، وهو أمر شائع في العديد من المركبات الحديثة.
• استبدال ذراع التحكم بالكامل (البطانات ذات مفاصل كروية للذراع كتجميع): 200 - 500 دولار لكل زاوية لمعظم المركبات - غالبًا ما يكون الطريق الأكثر اقتصادا عندما يتم ارتداء كل من الوصلات الكروية والبطانات في وقت واحد.
• محاذاة العجلات الأربع بعد عمل التعليق: إضافة 80 دولارًا - 150 دولارًا — إلزامي بعد استبدال أي وصلة كروية أو جلبة ذراع التحكم.

هل يجب عليك استبدال الوصلات الكروية والبطانات في أزواج؟

نعم، إن استبدال كلا الجانبين في وقت واحد هو التوصية المهنية القياسية عندما تتجاوز المسافة المقطوعة 80,000 ميل أو عندما يكون عمر السيارة أكثر من 8 سنوات. تتآكل المكونات بمعدلات مماثلة بسبب مطابقة المسافة المقطوعة والتعرض البيئي. إن استبدال الجانب الفاشل فقط يجعل الجانب الآخر من المحتمل أن يفشل في غضون 12 إلى 18 شهرًا، مما يتطلب تكرار نفس تكلفة العمالة.

العوامل التي تسرع من تآكل الوصلات الكروية والبطانة

تؤثر ظروف القيادة وتحميل السيارة على عمر الوصلة الكروية والجلبة بشكل أكبر من تأثير المسافة المقطوعة وحدها - السيارة التي تسير مسافة 50000 ميل على الطرق الريفية الوعرة قد يكون بها تآكل تعليق أسوأ من السيارة التي تقطع 100000 ميل على الطريق السريع.

• الطرق الوعرة أو غير المعبدة: تؤدي تأثيرات الحفر إلى حدوث أحمال صادمة 3-5 مرات أكبر من أحمال الطريق العادية إلى مفاصل الكرة. يمكن أن يؤدي تأثير الحفرة الشديدة إلى تشويه مقبس الكرة أو كسر جلبة مطاطية متدهورة.
• الحمولات الثقيلة أو القطر: يؤدي تحميل السيارة بما يتجاوز معدل GVWR المقدر إلى زيادة أحمال المفاصل الكروية بشكل متناسب. يؤدي السحب بأقصى قدرة مقدرة بشكل مستمر إلى تقليل عمر الوصلة الكروية بمقدار تقديري 20-35% مقارنة بالاستخدام غير المحمل.
• الوقفات المرفوعة: تعمل مجموعات رفع التعليق على زيادة زوايا تشغيل محور السيرة الذاتية والمفاصل الكروية خارج نطاق التصميم الخاص بها، مما يؤدي إلى تسريع التآكل بشكل كبير - مما يقلل في كثير من الأحيان من عمر المفاصل الكروية إلى 30.000-50.000 ميل في الشاحنات المرفوعة بشكل كبير.
• المحاذاة المهملة: يؤدي عدم المحاذاة إلى تحميل جانبي غير متساوٍ على المفاصل الكروية وضغط مرن غير طبيعي على البطانات. مركبة مع فقط 0.5 درجة من الحدبة الزائدة يمكنها تسريع تآكل المفاصل الكروية الداخلية بنسبة تصل إلى 40%.
• أحذية الغبار الممزقة: بمجرد تمزق الحذاء الواقي الموجود على وصلة كروية أو جلبة، يبدأ دخول الأوساخ والحصى والماء على الفور. يؤدي الشحوم الملوث الموجود في مقبس المفصل الكروي إلى تآكل بطانة المقبس، مما يقلل من العمر المتبقي من سنوات إلى أشهر .
• بيئات الملح والتآكل: يخترق ملح الطريق في المناخات الشتوية بين أغلفة المفاصل الكروية وأذرع التحكم، مما يؤدي إلى الاستيلاء على المكونات وتسريع التآكل الخارجي الذي يؤدي في النهاية إلى إضعاف غلاف المفصل نفسه.

عواقب تجاهل الوصلات الكروية الفاشلة: منظور السلامة

تؤدي الوصلة الكروية الفاشلة تمامًا - حيث ينفصل المسمار عن المقبس - إلى فقدان فوري وكامل للتحكم في التوجيه والعجلات ، والذي صنفته الإدارة الوطنية للسلامة المرورية على الطرق السريعة (NHTSA) على أنه فشل كارثي في مجال السلامة. عندما ينفصل المفصل الكروي السفلي، تنهار العجلة إلى الداخل (فشل الحدبة السلبي)، ويسقط المغزل، ولا تتمتع السيارة بسلطة التوجيه أو الكبح في تلك الزاوية.

تظهر بيانات NHTSA ذلك فشل مكونات التعليق - بما في ذلك المفاصل الكروية — حساب ما يقرب من 5000 مركبة تتعطل سنويًا في الولايات المتحدة. على عكس فشل الجلبة، الذي يؤدي إلى انخفاض الأداء تدريجيًا، يمكن أن يكون فشل الوصلة الكروية مفاجئًا ودون سابق إنذار بعد مرحلة الخبط الأولية.

قاعدة السلامة العملية: أي لعب يمكن قياسه في وصلة كروية حاملة يعتبر سببًا للاستبدال الفوري . لا توجد عتبة "مراقبة وقيادة" مقبولة للمفاصل الكروية المحملة البالية.

الأسئلة المتداولة حول الوصلات الكروية والبطانات

الخلاصة: إعطاء الأولوية للوصلة الكروية وصحة البطانة أمر غير قابل للتفاوض

المفاصل الكروية والبطانات work as a system - عندما يتحلل أحدهما، يضطر الآخر إلى التعويض، مما يؤدي إلى تسريع التآكل عبر نظام التعليق بأكمله. ويؤدي التعامل معها باعتبارها اهتمامات منفصلة ومستقلة إلى إصلاحات غير كاملة، وتكرار المحاذاة، واستمرار تآكل الإطارات.

الوجبات الجاهزة العملية: التفتيش المفاصل الكروية والبطانات عند كل دورة للإطار (كل 5000-7500 ميل)، استبدل المكونات البالية في أزواج المحاور، واتبع دائمًا عمل التعليق بمحاذاة العجلات الأربع، واختر جودة المكونات التي تتوافق مع حالة استخدام سيارتك - مطاط OEM للسائقين اليوميين الذين يركزون على الراحة، والبولي يوريثين للأداء أو تطبيقات الخدمة الشاقة.

تحديث كامل لنظام التعليق الأمامي، بما في ذلك كليهما المفاصل الكروية والبطانات - تكلف عادةً ما بين 600 إلى 1200 دولار أمريكي لمعظم سيارات الركاب وتمثل واحدة من استثمارات الصيانة الأعلى تأثيرًا المتاحة لاستعادة السلامة وديناميكيات القيادة على أي مركبة تتجاوز 80000 ميل.
